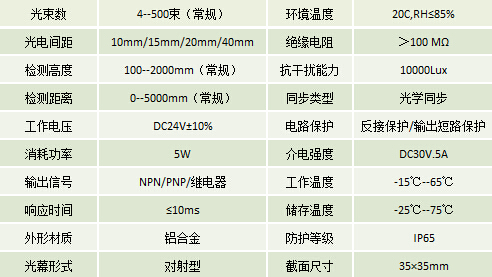

參數

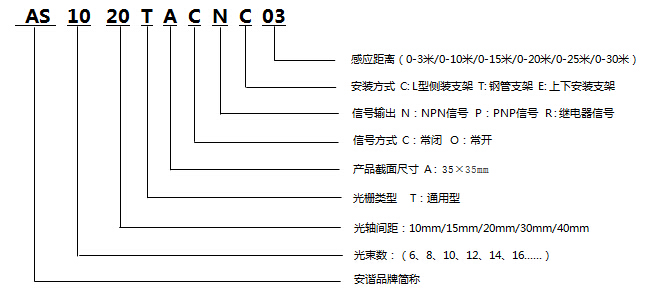

選型

ASETTLE系列通用安全光幕介紹：
S-TY系列通用安全光柵是采用獨特光同步掃描技術，功能強大，自檢功能完善，使用簡單，安全可靠，響應時間10ms以內，對射距離可達30米，適合多種環境使用。
與傳統解決方案相比，AS-TY系列安全光柵可以讓你的安全更有保障、更放心。產品已通過第三方認證！可定制自動屏蔽和設定屏蔽功能，自帶雙獨立晶體管安全輸出，也可配置控制器提供安全繼電器信號輸出。

　　安全光柵的工作原理是，安全光幕發射器發出的光直射到接收器，形成保護光幕。當光幕被遮擋時，接收器產生一遮光信號，通過信號電纜傳輸?shù)娇刂破?，控制器將此信?hào)進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警。

　　發射器：由若干發射器件組成，發射紅外光線;
　　接收器：由若干接收器件組成，接受紅外光線，與發射器的發射器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制;
　　信號電纜：用來傳輸控制器和發射器、接收器之間的信號;
　　控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制;
　　安裝支架：把發射器與接收器固定在機臺上;

　　完善的自檢功能：
　　采用最新的工控安全技術設計，當光電保護裝置失電或自身出現故障時，確保不向所控制的電氣控制發出錯誤信號;

　　長壽命雙繼電器輸出控制：
　　控制器采用進口高可靠性雙繼電器控制，其電氣壽命大于200萬次，繼電器達到使用壽命后，可更換;

　　自保功能：
　　遮擋光幕后，光幕一直維持?jǐn)嚅_狀態，只有按動復位按鈕后，光幕恢復通光狀態;

　　信號輸出：
　　通光時繼電器輸出常閉，遮光時繼電器輸出常開(出廠時設定為默認;

　　雙獨立OSSD輸出：
　　在輸出方面，為追求更好的安全性，采用了雙獨立冗余輸出，使自動防止故障具有很高的安全性，可直接驅動安全繼電器和安全性PLC;

　　超強的抗干擾能力：
　　采用紅外線通訊和專用光學系統，抗干擾能力強(對電磁信號，頻閃燈光，焊接弧光及周圍光源具有良好的抗干擾能力);

　　反應更靈敏：
　　本系列所有的光柵產品反應時間在10ms以內;

　　過載和短路保護：
　　當安全光柵輸出因過載或短路，光柵將進入保護狀態，同時光柵安全系統將關閉;

　　自我檢測：
　　在電源接通2秒內，實施自我檢測，以確保自身有無故障;

　　上電延時功能：
　　上電3秒后，光柵才能使設備正常工作，可以給操作人員及設備一個緩沖時間，提高設備及人員的安全;

　　盲區過濾功能：
　　當物體慢速經過光幕時，光柵一直輸出穩定的斷開信號，就不會使機器誤啟動，使生產更安全、更可靠;

　　光同步技術：
　　獨特的光同步技術，替代傳統數據線同步，避免信號干擾，同時省去較長的數據線連接;|

產品特點：
1、本系列光幕適合沖床、油壓機、剪切機等機械;

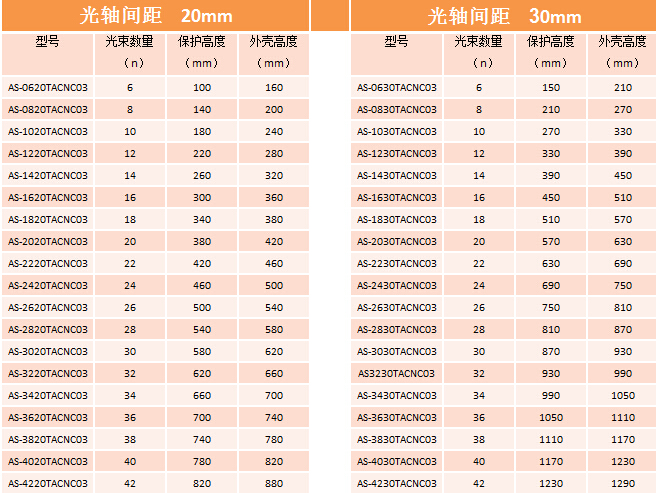

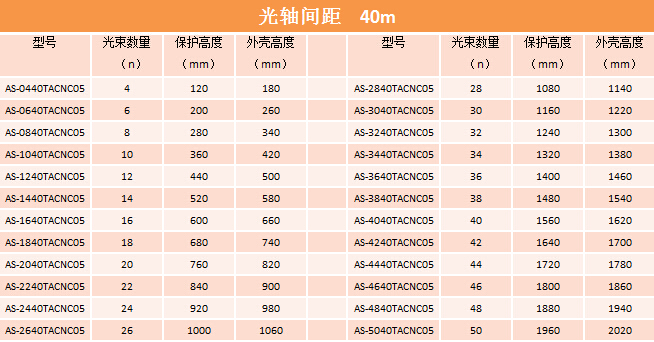

2、光束間距D：2mm、5mm 、10mm、15mm、20mm、30mm、40mm、60mm、80mm;
3、光束數量n：4-1000束;

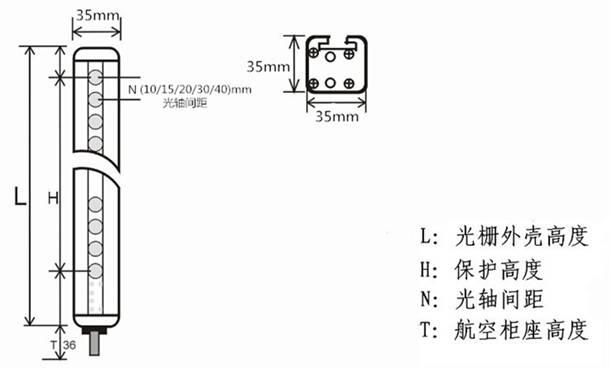

4、檢測高度h：50mm-3500mm;
5、檢測距離L：0-25米;
6、輸出方式：P/PS外置控制器，Q內置控制器，R光幕內置繼電器，晶體管NPN/PNP。
