小型安全光柵

小型安全光柵-沖床保護器

產品分類：小型安全光柵

打樣咨詢

在線咨詢

特點

用途

參數

選型

ASETTLE系列小型安全光幕介紹：
AS-XK型小安全光柵是基于微機控制的一款采用獨特光同步掃描技術的安全光柵，功能強大，自檢功能完善，使用簡單，安全可靠，響應時間10ms以內，與傳統型光柵相比更小巧、更美觀、更穩定，安裝更簡單，適合多種環境使用。
AS-XK小款型安全光柵產品已通過第三方認證，可定制自動屏蔽和設定屏蔽功能，自帶雙獨立晶體管安全輸出，也可配置控制器提供安全繼電器信號輸出。

　　安全光柵的工作原理是，安全光幕發射器發出的光直射到接收器，形成保護光幕。當光幕被遮擋時，接收器產生一遮光信號，通過信號電纜傳輸?shù)娇刂破?，控制器將此信號進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警。

　　發射器：由若干發射器件組成，發射紅外光線;
　　接收器：由若干接收器件組成，接受紅外光線，與發射器的發射器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制;
　　信號電纜：用來傳輸控制器和發射器、接收器之間的信號;
　　控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制;
　　安裝支架：把發射器與接收器固定在機臺上;

　　完善的自檢功能：
　　采用最新的工控安全技術設計，當光電保護裝置失電或自身出現故障時，確保不向所控制的電氣控制發出錯誤信號;

　　長壽命雙繼電器輸出控制：
　　控制器采用進口高可靠性雙繼電器控制，其電氣壽命大于200萬次，繼電器達到使用壽命后，可更換;

　　自保功能：
　　遮擋光幕后，光幕一直維持?jǐn)嚅_狀態，只有按動復位按鈕后，光幕恢復通光狀態;

　　信號輸出：
　　通光時繼電器輸出常閉，遮光時繼電器輸出常開(出廠時設定為默認;

　　雙獨立OSSD輸出：
　　在輸出方面，為追求更好的安全性，采用了雙獨立冗余輸出，使自動防止故障具有很高的安全性，可直接驅動安全繼電器和安全性PLC;

　　超強的抗干擾能力：
　　采用紅外線通訊和專用光學系統，抗干擾能力強(對電磁信號，頻閃燈光，焊接弧光及周圍光源具有良好的抗干擾能力);

　　反應更靈敏：
　　本系列所有的光柵產品反應時間在10ms以內;

　　過載和短路保護：
　　當安全光柵輸出因過載或短路，光柵將進入保護狀態，同時光柵安全系統將關閉;

　　自我檢測：
　　在電源接通2秒內，實施自我檢測，以確保自身有無故障;

　　上電延時功能：
　　上電3秒后，光柵才能使設備正常工作，可以給操作人員及設備一個緩沖時間，提高設備及人員的安全;

　　盲區過濾功能：
　　當物體慢速經過光幕時，光柵一直輸出穩定的斷開信號，就不會使機器誤啟動，使生產更安全、更可靠;

　　光同步技術：
　　獨特的光同步技術，替代傳統數據線同步，避免信號干擾，同時省去較長的數據線連接;

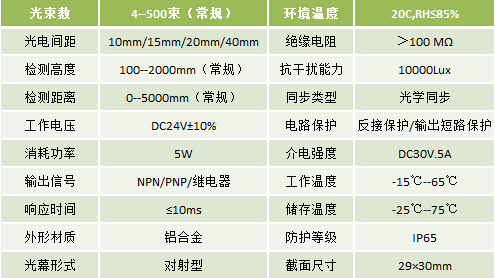

產品特點：
1、本系列光幕適合沖床、油壓機、剪切機等機械;

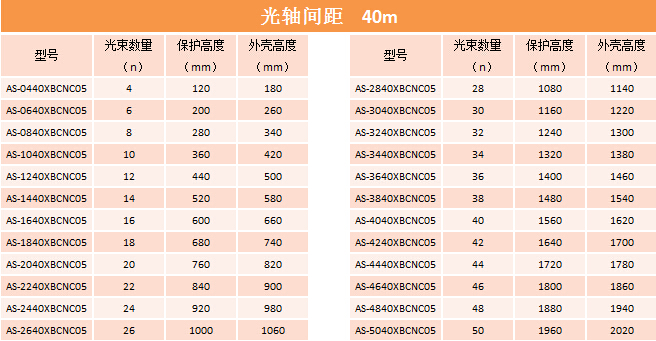

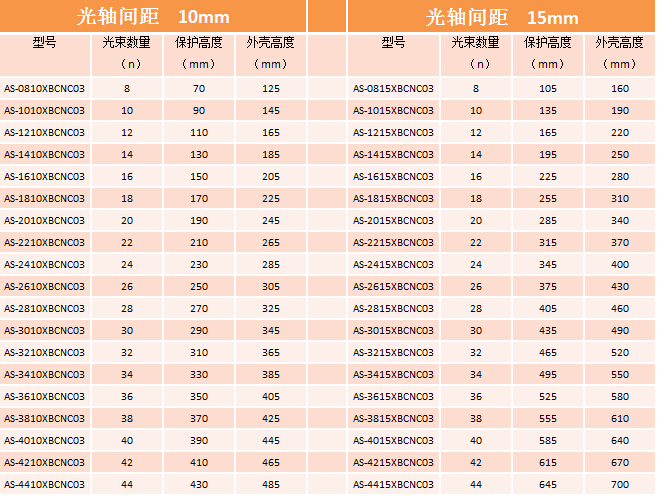

2、光束間距D：2mm、5mm 、10mm、15mm、20mm、30mm、40mm、60mm、80mm;
3、光束數量n：4-1000束;

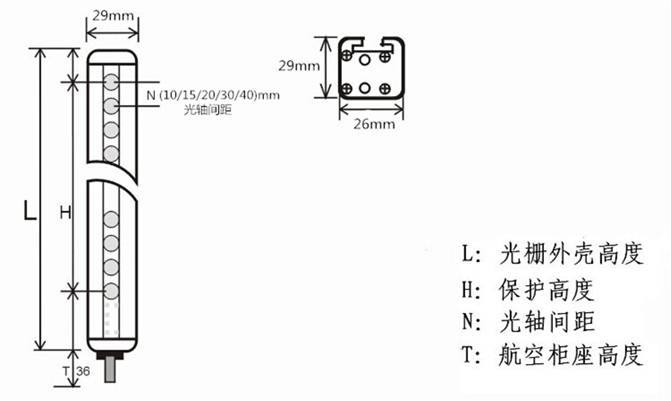

4、檢測高度h：50mm-3500mm;
5、檢測距離L：0-25米;

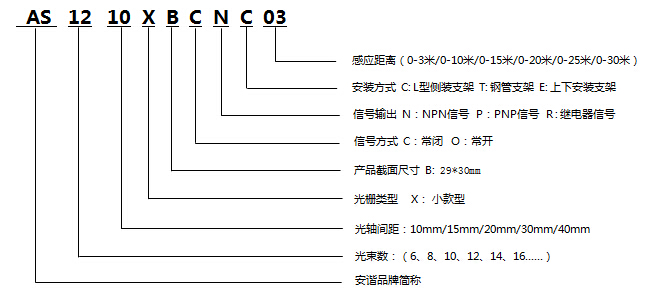

6、輸出方式：P/PS外置控制器，Q內置控制器，R光幕內置繼電器，晶體管NPN/PNP。
